Электро цепь. Занимательная проблема.

[jeterex]

И так предисловие:

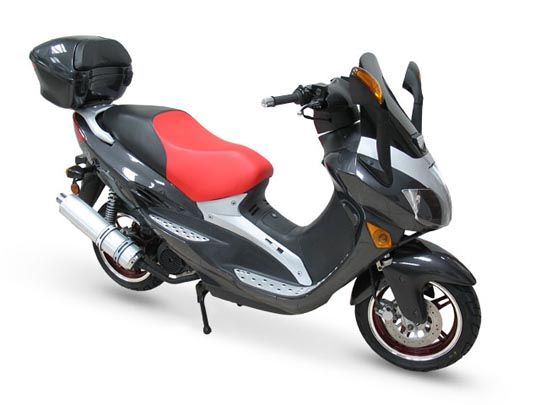

Вот такой скут -

Спойлер

с вот таким 3ч фазным генератором -

Спойлер

и вот таким Регулятором напряжения -

Спойлер

с РР выходит 4 провода - красный, черный, зеленый и белый (его на фоне не видно).

Теперь самое интересное:

с генератора на холостых оборотах и включенной фаре (лампы 2х19 Ватт, штатные) получаем примерно по 15 вольт между желтыми проводами, а после РР - примерно 12,5-13 В (красный - зеленый). При повышении оборотов напряжение от генератора подает пропорционально - чем выше обороты, тем ниже напряжение, аж до 4 х вольт.
Если фару выключить - напряжение от гены 3,5 - 4 В., от РР - меньше 1,5.

Генератор, РР, коммутатор зажигания новые, Замок зажигания рабочий.

Вроде бы все.
Заранее благодарен за дельные идеи.

P.S. : Уже готов выслушать идеи даже с оттенком бреда.  :'(

[Kornak]

ИМХО В цепи КЗ ищите где плюс перетёрся и пробивает на массу.

[STRANNIK]

желаю увидеть генератор получше и разъемы рр. тогда смогу объяснить где косяк

[jeterex]

На генераторе 11 катушек (10+1), провода в разъеме - 3 желтых + 1 зеленый, отдельно - сине-белый и черно-красный.
От РР отходят зеленый, красный, белый, черный.     Приходят 3 желтых от гены напрямую.

фотки большего размера выложить нет возможности. Эти из просторов нета взял.

[Scatik]

фотки большего размера выложить нет возможности

Ты сфотографируй все в реальности и выложи на любой сервис - хоть во вконтакте. Надо смотреть именно твой случай, а не виртуальные фото.

[jeterex]

Генератор:

Спойлер

Жмут его проводков

Спойлер

РР

Спойлер

[LISA]

только это..под  кнопочку SP возьми фотки)))а то правило №7 нарушается)Можешь заголовок к ним написать и ниже спойлер из них сделать)

[jeterex]

я бы с удовольствием, но в правилах то написано, а инструкцию, как этим пользоваться, я не нашел. Первый раз на форуме.


добавлено позже. )
CПC

[LISA]

вот сейчас сделай своему тому сообщению "Изменить" и допиши заголовок к фото)Это вот и есть спойлер под который фотографии убираются

[STRANNIK]

итакс....
изолируем все спайки в генераторе.
очеловечиваем разъемы.
избавляемся от изоленты.

Дописал: 24 Июля 2014, 14:52:03ах да. странный вопрос. почему генератор и РР новые?

[jeterex]

Грешон, сначала подумал на них, а потом подумал.

в общем такая  :

На старом РР 4 провода, на новом 3 (нет белого для електроклапана). подключил старый РР (труп) получил на входе 15 - 30 вольт, при прямопропорциональном росте "обороты-напряжение" (жаль на выходе почти столь ко же). На новом на входе имеем 2-3,5 вольта, ну и дальше по первому посту.

Вот только почему так, какое отношение имеет выход генератора к выходу РР?

все замеры проводил с отключенным резьемом выхода с РР, то есть без нагрузок.
Попробую поменять в магазине РР на нормальный.

итакс....
изолируем все спайки в генераторе.
очеловечиваем разъемы.
избавляемся от изоленты.

По всем пунктам отпишусь через пару дней. Ухожу на смену.

[STRANNIK]

Вот только почему так, какое отношение имеет выход генератора к выходу РР?

РР шунтирующий))))) вот тебе и отношение.
Дописал: 24 Июля 2014, 16:21:10

На старом РР 4 провода, на новом 3 (нет белого для електроклапана). подключил старый РР (труп) получил на входе 15 - 30 вольт, при прямопропорциональном росте "обороты-напряжение" (жаль на выходе почти столь ко же). На новом на входе имеем 2-3,5 вольта, ну и дальше по первому посту.

электро клапан подключается обычно на входе в РР в твоем случае это желтый и желтый

[jeterex]

электро клапан подключается обычно на входе в РР в твоем случае это желтый и желтый

4 года он работал не белом и зеленом, да и на клапане входит белый. Да и режим прогрева пропал, постоянно повышенные обороты.
Дописал: 24 Июля 2014, 20:47:08

РР шунтирующий))))) вот тебе и отношение.

то есть при превышении напряжения выше нормы он замыкает желтый на корпус, или шунтирует между собой желтые? (нужное подчеркнуть)

[STRANNIK]

сорри на желтом или желтом

[jeterex]

сорри на желтом или желтом

 не понял вопроса
